產品概述

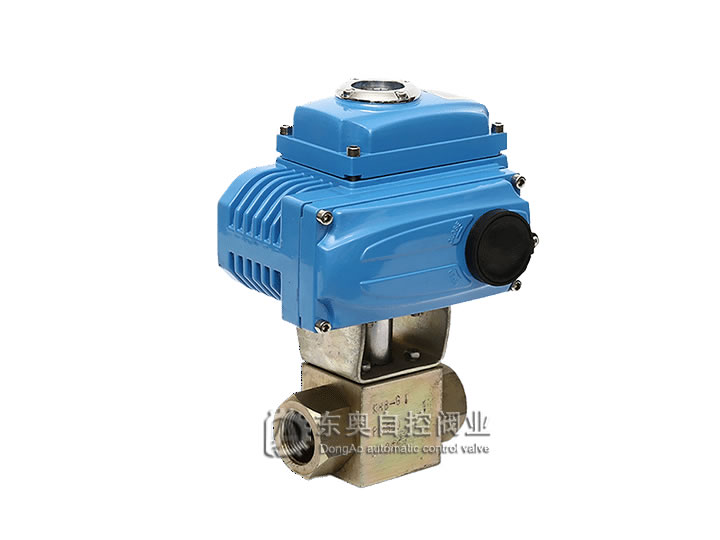

       電動高壓螺紋球閥是由鍛鋼高壓閥體及電子式角行程電動執行器組成。電動執行器采用一體式結構
，輸入220V電源即可直接進行開關量調節，亦可內置伺服模塊，輸入控製信號（4～20mADC或1～5VDC）及(ji)單(dan)相(xiang)電(dian)源(yuan)即(ji)可(ke)控(kong)製(zhi)運(yun)轉(zhuan)。電(dian)動(dong)高(gao)壓(ya)螺(luo)紋(wen)球(qiu)閥(fa)主(zhu)要(yao)零(ling)部(bu)件(jian)經(jing)過(guo)專(zhuan)業(ye)廠(chang)家(jia)鍛(duan)製(zhi)
，克(ke)服(fu)了(le)鑄(zhu)鋼(gang)閥(fa)門(men)潛(qian)在(zai)的(de)缺(que)陷(xian)，在(zai)工(gong)作(zuo)壓(ya)力(li)下(xia)能(neng)夠(gou)保(bao)持(chi)其(qi)結(jie)構(gou)的(de)抗(kang)壓(ya)均(jun)勻(yun)性(xing)。適(shi)用(yong)介(jie)質(zhi)： 水、油、氣等非腐蝕性介質和酸堿腐蝕性介質。電動高壓螺紋球閥廣泛應用於化工、石油

、天然氣、冶金、等行業及含硫化氫介質、雜質多、腐蝕嚴重的場合。

技術參數及性能

公稱通徑 DN（mm）	15	20	25	32	40	50	65	80	100
允許壓差（MPa）	≤公稱壓力
閥體形式	三分體式鍛造閥體
公稱壓力	PN16.0、25.0 、32.0、42.0 MPa ；ANSI 150、300 、600、900、1500 、2500LB
連接形式	螺紋式（外螺紋、內螺紋）
密封填料	尼龍、V型聚四氟乙烯填料等
閥芯形式	O型球體閥芯
流量特性	近似快開特性
動作範圍	0～90°、0～360°
泄露量Q	軟密封：零泄漏
基本誤差	±1%
回差	±1%
死區	≤1%（可調）
可調範圍	250：1
配置執行機構	可配EI-TORK，EXI-TORK等係列角行程電動執行機構
控製方式	開關到位燈（開關兩位控製）、無源觸點信號 、1/5K電位計 、智能調節（4～20mA模擬量信號控製）

執行器類別	引進型EI-TORK係列執行器參數	引進型EXI-TORK係列執行器參數
電源電壓	標準：220V    AC單相  可選：110V AC 單相、380/440V    AC 三相、24V/110V/220V DC
輸出力矩	50N·M～2000N·M	50N·M～4000N·M
動作範圍	0～90° 0～360°	0～90°、0°～270°可選
控製方式	開關到位燈（開關兩位控製）  、無源觸點信號、1/5K電位計 、智能調節（4～20mA模擬量信號控製）
動作時間	15秒/30秒/60秒	18S～112S
保護裝置	過熱保護	內置過熱保護 、過載保護
環境溫度	-30°～60°	-20℃～+70℃
手動操作	同附帶手柄操作	機械離合機構 ，配手輪操作
機械限位	電氣 、機械二重限位	電氣、機械二重限位
防護等級	IP65	IP65、IP67、可定製IP68
防爆等級	無防爆	ExdⅡ BT6 ，ExdⅡ CT5
位置測量	可選裝開關或電位計	電位計 、比例控製單元
驅動電機	8W/E	鼠籠式異步電機
進線接口	2個 G1/2〞M18*1.5	2個 PF 3/4”
殼體材料	鋁合金	鋁合金
外塗層	幹粉，環氧聚酯 ，具有超強防腐功能

性能指標

公稱通徑DN（mm）		DN15-300
公稱壓力	PN（MPa）	10.0	16.0	25.0	32.0	42.0
試驗壓力	強度試驗	15.0	24.0	37.5	48.0	63.0
	密封試驗	11.0	17.6	27.5	35.2	46.2
	低壓氣密試驗	0.5～0.7
適用介質	天然氣、水、油、蒸氣 、硝酸類（溫度≤130℃）、醋酸類（溫度≤200℃）
