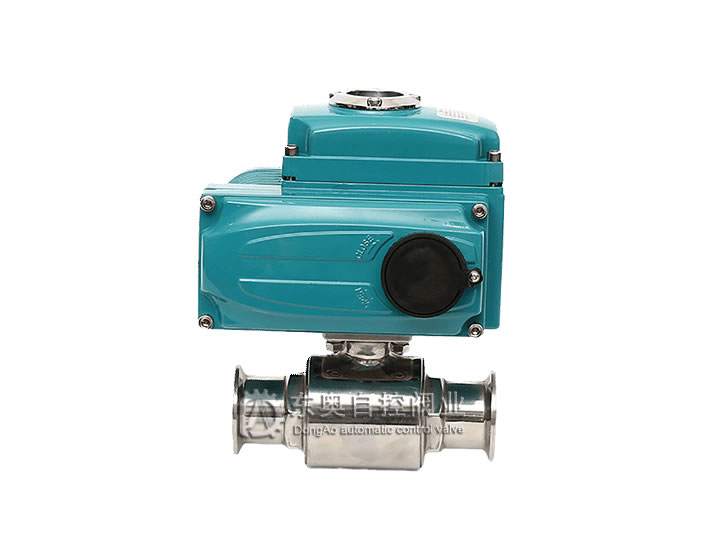

產品概述

       本公司的電動不鏽鋼衛生級卡箍球閥皆經過了精密的檢驗流程和嚴格的品質管理，流道經過精密拋光和除菌處理

，采用了全包的F4密封，沒有死角且容易清洗。衛生級電動球閥閥體采用不鏽鋼精製而成，流道內壁0.5um電子拋光，保持流體暢通無阻。密封麵采用的全包PTFE沒有死角，保證衛生。衛生級電動球閥廣泛應用於啤酒工程、食品工程

、化學工程、製藥工程、生物工程和水處理工程等領域。

技術參數

公稱通徑	15～102mm
公稱壓力	PN1.0MPa
閥軸材質	不鏽鋼
閥體材質	304/316/316L不鏽鋼
球體材質	304/316/316L不鏽鋼
閥座密封	PTFE
溫   度	PTFE≤180℃
連接型式	快裝式、焊接式、螺紋式
適用介質	啤酒、葡萄酒、生物工程、食品、製藥、飲料、乳品等
特   點	安全衛生，密封好、使用壽命長

執行器類別	引進型EI-TORK係列執行器參數	引進型EXI-TORK係列執行器參數
電源電壓	標準：220V    AC單相  可選：110V AC 單相、380/440V    AC 三相 、24V/110V/220V DC
輸出力矩	50N·M～2000N·M	50N·M～4000N·M
動作範圍	0～90° 0～360°	0～90°、0°～270°可選
控製方式	開關到位燈(開關兩位控製)、無源觸點信號 、1/5K電位計、智能調節(4～20mA模擬量信號控製)
動作時間	15秒/30秒/60秒	18S～112S
保護裝置	過熱保護	內置過熱保護 、過載保護
環境溫度	-30°～60°	-20℃～+70℃
手動操作	同附帶手柄操作	機械離合機構，配手輪操作
機械限位	電氣、機械二重限位	電氣、機械二重限位
防護等級	IP65	IP65 、IP67、可定製IP68
防爆等級	無防爆	ExdⅡ BT6,ExdⅡ CT5
位置測量	可選裝開關或電位計	電位計、比例控製單元
驅動電機	8W/E	鼠籠式異步電機
進線接口	2個 G1/2〞M18*1.5	2個 PF 3/4”
殼體材料	鋁合金	鋁合金
外塗層	幹粉，環氧聚酯，具有超強防腐功能

（2）體積小巧：體積僅相當於同類產品的35%左右。
（3）使用方便：采用單相電源，接線簡單
；采用球型凸出結構，使觀察更方便
；免加油免點檢
、防水防鏽、任意角度安裝。
（4）保護裝置有雙重限位、過熱保護
、過載保護。全行程時間15秒、30秒

、45秒、60秒。及帶手動功能。
（5）智能數控：內置模塊采用先進計算機單片及智能控製軟件直接接收計算機或工業儀表等輸出的標準信號（4-20mA DC /1-5VDC）實現閥門開度的智能控製和準確定位。

安裝尺寸

通徑Ø	D	G	L	H		A		A1
				配JOX	配JHQ	配JOX	配JHQ	配JOX	配JHQ
15	12.7	34	100	115	285	115	270	40	137
20	17.2	50.5	100	115	290	115	270	40	137
25	25	50.5	120	147	300	161	270	40	137
32	31.8	50.5	130	150	320	161	270	40	137
38	35.6	50.5	150	152	335	161	270	40	137
51	48.6	64	200	172	350	188	270	40	137
63	60.3	77.5	210	192	360	188	270	40	137
76	72.9	91	220	197	380	188	346	40	137
89	88.9	106	260	224	400	267	346	40	137
102	101.6	119	320	232	440	567	346	40	137

       不鏽鋼衛生級卡箍球閥，皆經過了精密的檢驗流程和嚴格的品質管理，留到經過精密拋光和細菌處理
，采用了全包的4F密mi封feng，沒mei有you死si角jiao且qie容rong易yi清qing洗xi。執zhi行xing器qi與yu球qiu閥fa連lian接jie無wu需xu支zhi架jia
，減jian少shao了le因yin安an裝zhuang連lian接jie引yin起qi的de質zhi量liang問wen題ti
，同tong事shi也ye為wei了le廠chang區qu密mi密mi麻ma麻ma的de設she備bei節jie約yue了le空kong間jian。
