產品概述

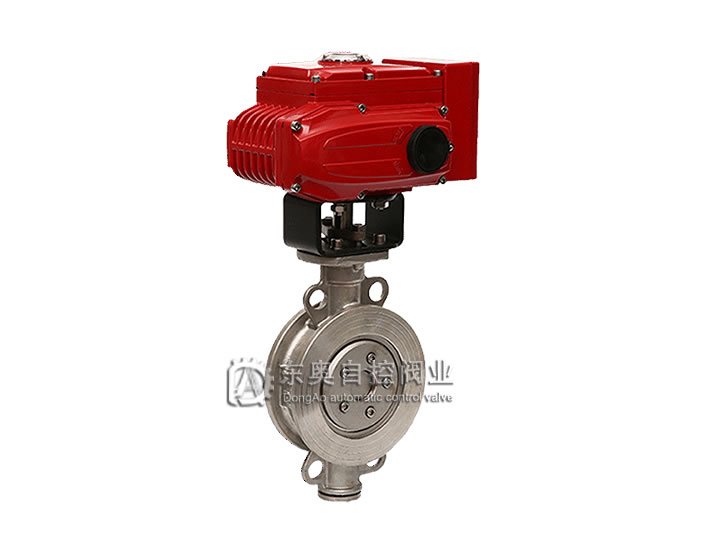

       電動對夾硬密封蝶閥是由高精度電動執行器與對夾式蝶閥組成
，執行器采用一體化結構，開關型有輸入AC220V電壓， 輸出無源觸點信號（或開關到位燈信號）
，調節型有輸入（DC4-20mA或DC1-5V）的de控kong製zhi信xin號hao及ji單dan相xiang電dian源yuan即ji可ke控kong製zhi運yun轉zhuan
，電dian動dong對dui夾jia硬ying密mi封feng蝶die閥fa具ju有you功gong能neng強qiang，體ti積ji小xiao
，輕qing便bian宜yi人ren，性xing能neng可ke靠kao，配pei套tao簡jian單dan，流liu通tong能neng力li大da，電dian動dong對dui夾jia蝶die閥fa特te別bie適shi合he於yu介jie質zhi是shi粘zhan稠chou

，含han顆ke粒li，纖xian維wei性xing質zhi的de場chang合he。電dian動dong對dui夾jia硬ying密mi封feng蝶die閥fa可ke廣guang泛fan應ying用yong於yu食shi品pin

、環保、輕工、石油、化工、教學設備、造紙、電力等行業的工業過程自動控製係統中。

產品特點
（1）設計新穎、合理
、結構獨特，重量輕，啟閉迅速。
（2）密封件可以更換，密封性能可靠達到雙向密封零泄漏。
（3）密封材料耐老化、耐腐蝕
，使用壽命長等特點。
（4）兩截式閥杆無銷連接
，結構簡單緊湊，維修方便。
（5）閥座密封與靠背一體結構，減少閥座變形量。
（6）閥杆軸向定位裝置，增強密封性、減少閥門扭矩。
（7）可以任何位置安裝
，維修方便。

技術參數

公稱通徑DN（mm）	50～1200
公稱壓力	PN0.6、1.6、2.5MPa
連接形式	對夾式
閥板形式	垂直板式
流量特性	近似快開型
動作範圍	0～90°
泄露量	按GB/T4213-92，為Kv值的10-4 ，軟密封：零泄漏
基本誤差	±2.5%
回差	±2.5%
死區	1% （可調）
可調範圍	50:1
配置執行機構	可配EI-TORK、EXI-TORK等係列角行程電動執行機構
控製方式	開關到位燈（開關兩位控製）、智能調節（4～20mA模擬量信號控製）

（1）功能強勁：智能型、調節型、開關式。
（2）體積小巧：體積僅相當於同類產品的35%左右。
（3）使用方便：采用單相電源
，接線簡單；采用球型凸出結構，使觀察更方便；免加油免點檢、防水防鏽
、任意角度安裝。
（4）保護裝置有雙重限位、過熱保護、過載保護。全行程時間15秒、30秒
、45秒、60秒。及帶手動功能。
（5）智能數控：內置模塊采用先進計算機單片及智能控製軟件直接接收計算機或工業儀表等輸出的標準信號（4-20mA DC /1-5VDC）實現閥門開度的智能控製和準確定位。

零件材料

零件名稱	材料名稱
閥體	鑄鐵、鑄鋼、不鏽鋼、鉻鉬鋼、合金鋼
蝶板	鑄鋼 、合金鋼（鍍硬鉻）、不鏽鋼、鉻鉬鋼
密封圈	橡膠 、PTFE、PPL、不鏽鋼 、聚內脂、抗磨材料
閥杆	2Cr13、1Cr13不鏽鋼、鉻鉬鋼
填料	聚四氟乙烯、柔性石墨
