產品概述

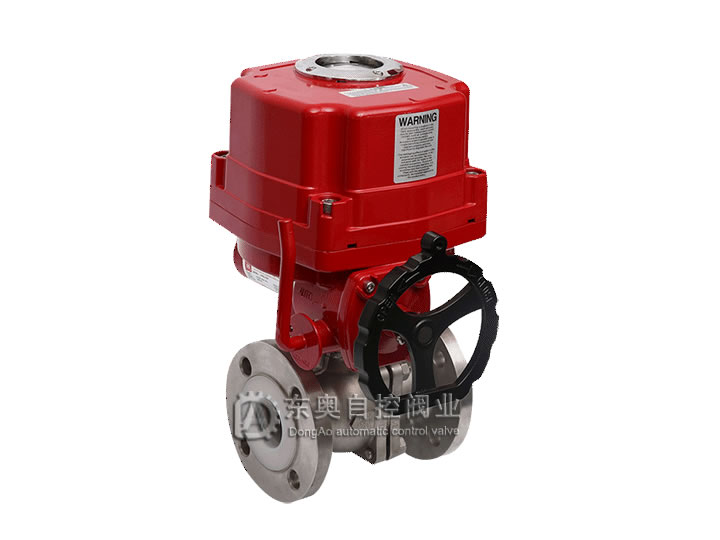

       EXQ941F-16P防爆電動法蘭襯氟球閥適用於兩位切斷、調節的場合。球閥與執行機構的連接采用直連方式，電動執行機構內置伺服係統
，無須另配伺服放大器，輸入4-20mA信號及220VAC電源即可控製運轉。防爆電動不鏽鋼球閥具有連線簡單
，結構緊湊、尺寸小、重量輕、阻力小
、動作穩定可靠等優點。防爆電動不鏽鋼球閥通常用於密封要求嚴格的場合，除控製氣體、液體、蒸汽介質外，還適宜控製汙水和含有纖維性雜質的介質，廣泛用於石油
、化工
、冶金
、輕工
、造紙、電站、製冷等工作領域。防爆電動不鏽鋼球閥是一種重要的閥類，在石油化工、長輸管線等領域有廣泛應用。球閥的關閉件是一個帶孔的球體（或部分球），球體隨閥杆轉動
，實現閥門的開啟或關閉。防爆電動不鏽鋼球閥旋轉90°即可全關全開，與相同規格的閘閥
、截止閥比較
、球閥體積小、重量輕
，便於管道安裝。主要特點如下：
（1）防爆電動不鏽鋼球閥適用於兩位切斷、調節的場合。
（2）防爆電動不鏽鋼球閥可實現對石油
、化工
、造紙、冶金
、汙水處理
、油罐車等運輸管道內介質的切斷和流通。
（3）密封性能優良

、流通能力大、裝卸維護方便、流阻小、密封可靠，甚至切斷。
（4）防爆電動不鏽鋼球閥體積多變
、推力大、功能強、伺服放大器內裝、操作方便、可靠性高。
（5）流向可任意
，可調範圍廣，能用於高壓和大口徑場合，控製高粘度
，帶有纖維和細顆粒的介質。
（6）智能型電動球閥采用直連方式，電動執行機構內置伺服係統
，無須另配伺服放大器，輸入輸出信號4-20mA及3800VAC電源即可控製運轉。具有連線簡單、結構緊湊

、動作穩定可靠等優點。

應用標準

設計與製造	GB12237-89、API608 、API 6D、JPI 7S-48、BS5351 、DIN3357
法蘭尺寸	JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214 、DIN2543
結構長度	GB12221-89、ANSI B16.10、JIS B2002、NF E29-305 、DIN3202
檢驗與試驗	JB/T 9092、API 598、GB/T13927

（1）功能強勁：智能型、調節型、開關式。
（2）體積小巧：體積僅相當於同類產品的35%左右。
（3）使用方便：采用單相電源，接線簡單；采用球型凸出結構
，使觀察更方便
；免加油免點檢
、防水防鏽
、任意角度安裝。
（4）保護裝置有雙重限位
、過熱保護、過載保護。全行程時間15秒
、30秒
、45秒、60秒。及帶手動功能。
（5）智能數控：內置模塊采用先進計算機單片及智能控製軟件直接接收計算機或工業儀表等輸出的標準信號（4-20mA DC /1-5VDC）實現閥門開度的智能控製和準確定位。

零件材料

零件名稱	材料
閥體	WCB	304（CF8）	316（CF8M）	316L（CF3M）
球體	2Cr13+氮化處理	304	316	316L
閥杆	2Cr13	304	316	316L
閥座密封圈	PTFE（聚四氟乙烯）、PPL（對位聚苯）、金屬密封（硬質合金）
填料	V型PTFE四氟填料  、柔性石墨

       EXQ941F-16P防爆電動法蘭襯氟球閥是一種轉角為90度的旋轉類球閥，密封性能優良，流通能力大
，流阻係數小，結構簡單
、維修方便、使用壽命長，閥體通道和連接管徑相等並成一直徑，介質幾乎可以毫無損失的流過。配用DKJ-Ⅱ、Ⅲ執行器引配日本工裝、嘉德閥門等高性能執行機構。產品通常用於密封要求嚴格的場合，除控製氣體、液體、蒸汽介質外
，還適宜控製汙水和含有纖維性雜質的介質

，廣泛用於石油
、化工
、冶金
、輕工、造紙、電站、製冷等工作領域。
