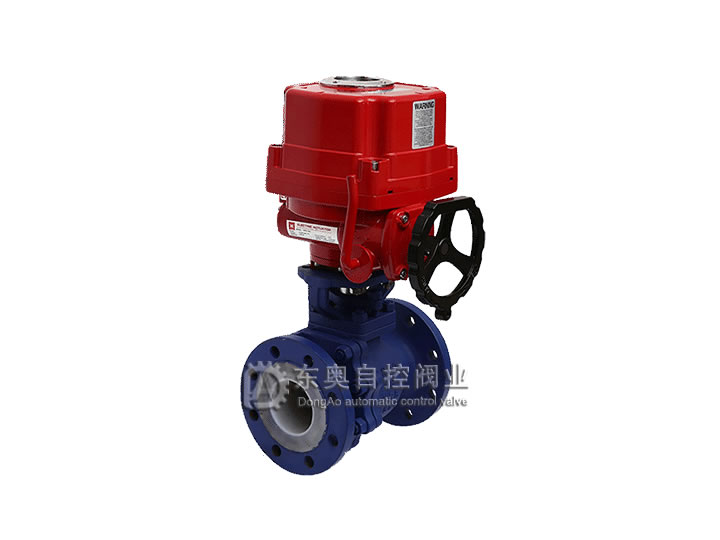

產品概述

本公司引進研發的Q941F46電動襯氟球閥是由電動執行機構和O型襯氟球閥組成。閥體內腔及球芯均采用高壓注塑工藝襯有耐腐蝕、nailaohuadejuquanfuyibingxi，gujuyoukekaodenaifushixinghemifengxing。diandongchenfuqiufazhuyaoyongyuduishengchanguochengzhongsuanjiandengqiangfushijiezhidetiaojiehuoqieduan。diandongzhixingjigouneizhisifuxitong，wuxulingpeisifufangdaqi，shuru4-20mA信號及220VAC/380V電源即可控製運轉。電動襯氟球閥、襯四氟電動球閥具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。

技術參數及性能指標

公稱通徑（mm）

100

125

150

200

250

300

公稱壓力（MPa）

PN1.0、1.6MPa

泄漏量

軟密封：零泄漏

閥體形式

兩段式閥體（浮動球體）

兩段式閥體（固定球體）

閥芯形式

“O”型球形閥芯

密封填料

聚四氟乙烯（PTFE）

連接形式

法蘭

可調範圍

DN15-65

DN80-300

250:1

350:1

基本誤差

±1%

死區

≤1%

回差

≤1%

適用溫度

密封麵

PTFE≤180℃

配置執行機構

可配EI-TORK,EXI-TORK等係列角行程電動執行機構

控製方式

開關到位燈（開關兩位控製）、智能調節（4～20mA模擬量信號控製）

（1）功能強勁：智能型、調節型、開關式。
（2）體積小巧：體積僅相當於同類產品的35%左右。
（3）使用方便：采用單相電源，接線簡單；采用獨創的球型凸出結構，使觀察更方便；免加油免點檢、防水防鏽、任意角度安裝。
（4）保護裝置有雙重限位、過熱保護、過載保護。全行程時間15秒、30秒、45秒、60秒。及帶手動功能。
（5）智能數控：內置模塊采用先進計算機單片及智能控製軟件直接接收計算機或工業儀表等輸出的標準信號（4-20mA DC /1-5VDC）實現閥門開度的智能控製和精確定位。

零件材料

零件名稱	材料
閥體	（球墨鑄鋼、鑄鋼、不鏽鋼）+F46
蝶板	（灰鑄鐵、球墨鑄鋼、鑄鋼、不鏽鋼及特殊材料）+F46
閥杆	2Cr13、不鏽鋼
填料	O型圈、柔性石墨

公稱通徑 DN（mm）		15	20	25	32	40	50	65	80	100	125	150	200	250	300
L		130	140	150	165	180	200	220	250	280	320	360	457	533	/
H、A		由於閥門密封選擇及溫度選擇不同，執行器尺寸需根據實際配置，該尺寸可谘詢精歐公司技術部。
A1	防爆型	137	137	137	137	137	137	137	137	137	137	137	137	137	137
A1	標準型	40	40	40	40	40	40	40	40	40	40	40	40	40	40
PN1.6MPa法蘭連接尺寸
D		95	105	115	140	150	165	185	200	220	250	285	340	405	460
D1		65	75	85	100	110	125	145	160	180	210	240	295	355	410
D2		46	56	65	76	84	99	118	132	156	184	211	266	319	370
b		14	16	16	18	18	20	22	24	24	26	28	24	26	28
f		2	2	2	2	2	2	2	2	2	2	2	2	2	2
n-φd		4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-22	12-22	12-26	12-26
PN2.5MPa法蘭連接尺寸
D		95	105	115	140	150	165	185	200	235	270	300	360	425	485
D1		65	75	85	100	110	125	145	160	190	220	250	310	370	430
D2		46	56	65	76	84	99	118	132	156	184	211	274	330	389
b		14	16	16	18	18	20	22	24	24	26	28	34	38	42
f		2	2	2	2	2	2	2	2	2	2	2	2	2	2
n-φd		4-14	4-14	4-14	4-18	4-18	4-18	8-18	8-18	8-22	8-26	8-26	12-26	12-30	16-30

產品選型

（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等係列參數。
（2）執行器參數：電源電壓、控製方式（開關型，調節型）、控製信號（4-20mA，1-5V）、作用方式（電-開式，電-關式）。

產品用途
電動防爆法蘭球閥是一種轉角90°的旋轉類球閥，密封性能優良，流通能力大，流阻係數小，結構簡單、維修方便、使用壽命長，閥體通道和連接管徑相等並成一直徑，介質幾個可以毫無損失的流過。配用ODL、EXI-TORK等高性能執行機構、產品通常用於密封要求嚴格的場合，除控製氣體、液體、蒸汽介質外，還適宜控製汙水和含有纖維性雜質的介質，廣泛用於石油、化工、冶金、輕工、造紙、電站、製冷等工作領域。
