產品概述

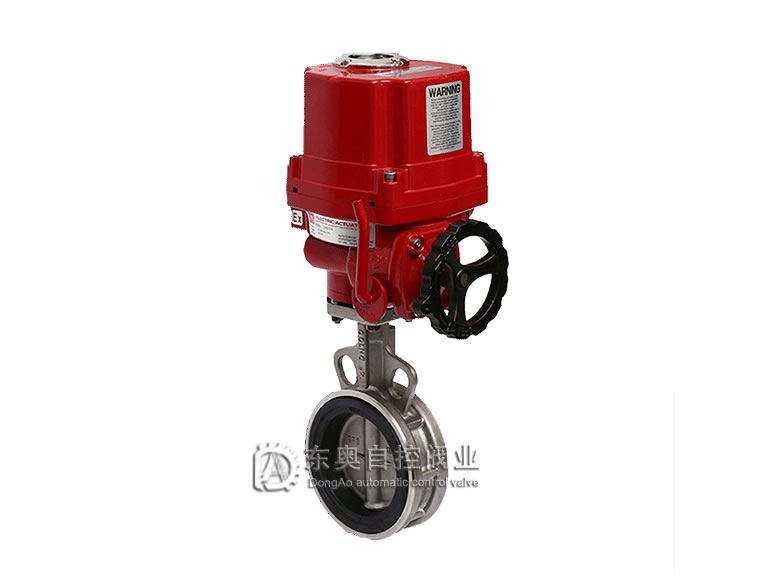

       電動防爆對夾軟密封蝶閥（不鏽鋼）是采用一體化結構，接入220VAC電源即可控製運轉，也可加入控製模塊,輸入控製信號（4-20mADC或1-5VDC）進行調節控製。電動軟密封蝶閥具有功能強，體積小，重量輕，性能可靠，配套簡單元，流通能力大，對常溫
、幹淨介質，可選用閥板加軟密封（橡膠圈、四氟圈）來減少泄漏（可達0.01%），高(gao)溫(wen)高(gao)壓(ya)工(gong)況(kuang)可(ke)選(xuan)用(yong)三(san)偏(pian)心(xin)硬(ying)密(mi)封(feng)閥(fa)體(ti)。電(dian)動(dong)軟(ruan)密(mi)封(feng)蝶(die)閥(fa)可(ke)廣(guang)泛(fan)應(ying)用(yong)於(yu)食(shi)品(pin)，環(huan)保(bao)
，輕(qing)工(gong)，石(shi)油(you)，化(hua)工(gong)，教(jiao)學(xue)設(she)備(bei)，造(zao)紙(zhi)
，電(dian)力(li)等(deng)到(dao)行(xing)業(ye)的(de)工(gong)業(ye)過(guo)程(cheng)自(zi)動(dong)控(kong)製(zhi)係(xi)統(tong)中(zhong)。

設計標準

設計標準	GB/T2238-1989
法蘭連接尺寸	GB/T9113.1-2000；GB/T9115.1-2000；JB78
結構長度	GB/T12221-1989
壓力試驗	GB/T13927-2000；JB/T9092-1999

執行器類別	引進型EI-TORK係列執行器參數	引進型EXI-TORK係列執行器參數
電源電壓	標準：220V    AC單相  可選：110V AC 單相、380/440V    AC 三相 、24V/110V/220V DC
輸出力矩	50N·M～2000N·M	50N·M～4000N·M
動作範圍	0～90° 0～360°	0～90°、0°～270°可選
控製方式	開關到位燈（開關兩位控製） 、無源觸點信號 、1/5K電位計、智能調節（4～20mA模擬量信號控製）
動作時間	15秒/30秒/60秒	18S～112S
保護裝置	過熱保護	內置過熱保護 、過載保護
環境溫度	-30°～60°	-20℃～+70℃
手動操作	同附帶手柄操作	機械離合機構 ，配手輪操作
機械限位	電氣、機械二重限位	電氣、機械二重限位
防護等級	IP65	IP65、IP67、可定製IP68
防爆等級	無防爆	ExdⅡ BT6，ExdⅡ CT5
位置測量	可選裝開關或電位計	電位計、比例控製單元
驅動電機	8W/E	鼠籠式異步電機
進線接口	2個 G1/2〞M18*1.5	2個 PF 3/4”
殼體材料	鋁合金	鋁合金
外塗層	幹粉 ，環氧聚酯，具有超強防腐功能

公稱通徑DN（mm）		DN50～1200
公稱壓力	PN（MPa）	0.6	1.0	1.6	2.5
試驗壓力	強度試驗	0.9	1.5	2.4	3.75
	密封試驗	0.66	1.1	1.76	2.75
	低壓氣密試驗	0.5～0.7
適用介質	空氣、水、汙水、蒸氣、煤氣 、油品等

（1）閥體參數：公稱通徑、工作壓力
、工藝介質、使用場合、閥體材料等係列參數。
（2）執行器參數：電源電壓
、控製方式（開關型，調節型）、控製信號（4-20mA，1-5V）、作用方式（電-開式，電-關式）。
