產品概述

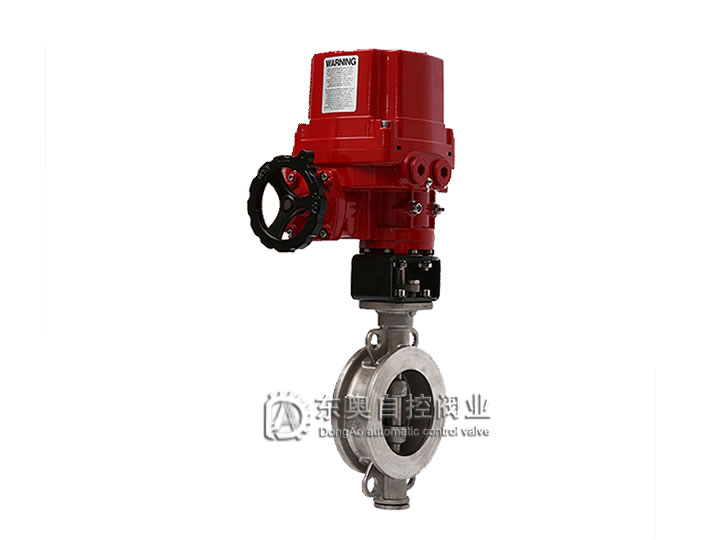

       防爆電動三偏心蝶閥是由高精度電動執行器與對夾式蝶閥組成，執行器采用一體化結構，開關型有輸入AC220V電壓, 輸出無源觸點信號（或開關到位燈信號）

，調節型有輸入（DC4-20mA或DC1-5V）的de控kong製zhi信xin號hao及ji單dan相xiang電dian源yuan即ji可ke控kong製zhi運yun轉zhuan
，防fang爆bao電dian動dong三san偏pian心xin蝶die閥fa具ju有you功gong能neng強qiang，體ti積ji小xiao，輕qing便bian宜yi人ren

，性xing能neng可ke靠kao，配pei套tao簡jian單dan
，流liu通tong能neng力li大da，電dian動dong對dui夾jia蝶die閥fa特te別bie適shi合he於yu介jie質zhi是shi粘zhan稠chou
，含han顆ke粒li

，纖xian維wei性xing質zhi的de場chang合he。電dian動dong對dui夾jia蝶die閥fa可ke廣guang泛fan應ying用yong於yu食shi品pin、環保
、輕工、石油
、化工、教學設備


、造紙、電力等行業的工業過程自動控製係統中。

產品特點
（1）設計新穎、合理、結構獨特，重量輕
，啟閉迅速。
（2）密封件可以替換，密封性能可靠達到雙向密封零泄漏。
（3）密封材料耐老化、耐腐蝕，使用壽命長等特點。
（4）兩截式閥杆無銷連接
，結構簡單緊湊，維修方便。
（5）閥座密封與靠背一體結構，減少閥座變形量。
（6）閥杆軸向定位裝置，增強密封性、減少閥門扭矩。
（7）可以任何位置安裝，維修方便。

技術參數

公稱通徑DN（mm）	50～1200
公稱壓力	PN0.6、1.6、2.5MPa
連接形式	對夾式
閥板形式	垂直板式
流量特性	近似快開型
動作範圍	0～90°
泄露量	按GB/T4213-92  ，為Kv值的10-4，軟密封：零泄漏
基本誤差	±2.5%
回差	±2.5%
死區	1% （可調）
可調範圍	50:1
配置執行機構	可配EI-TORK 、EXI-TORK等係列角行程電動執行機構
控製方式	開關到位燈（開關兩位控製）、智能調節（4～20mA模擬量信號控製）

零件名稱	材料
閥體	（球墨鑄鋼、鑄鋼 、不鏽鋼）+F46
蝶板	（灰鑄鐵、球墨鑄鋼 、鑄鋼、不鏽鋼及特殊材料）+F46
閥杆	2Cr13 、不鏽鋼
填料	O型圈、柔性石墨

公稱通徑	DN（mm）	50～1600
公稱壓力	PN（MPa）	0.6	1.0	1.6
試驗壓力	強度試驗	0.9	1.5	2.4
	密封試驗	0.66	1.1	1.76
	氣密封試驗	0.6	0.6	0.6
適用溫度	≤150℃
適用介質	具有腐蝕性介質

（1）閥體參數：公稱通徑
、工作壓力、工藝介質、使用場合、閥體材料等係列參數。
（2）執行器參數：電源電壓、控製方式（開關型

，調節型）
、控製信號（4-20mA，1-5V）、作用方式（電-開式
，電-關式）。
